Graphiques en secteurs
Exemples

Index des types de graphiques | Galerie des graphiques
Voir aussi : THÉORIE Graphique en secteurs

Sur cette page : Graphiques en secteurs
simples | autre forme qu'un cercle | avec illustration | demi-cercle

Autres exemples : secteur(s) éclaté(s) | groupe de graphiques en secteurs



Graphiques en secteurs simples


Secteurs vue de face
que tu peux dessiner à la main

Source inconnue : Faites-nous signe !

Secteurs, effet 3D
(copie autorisée 2002/08/29)
Suisse, SIG. Ce graphique n'est plus disponible à son adresse d'origine.

Consommation domestique moyenne d'eau en Suisse - 1996
159 litres par habitant et par jour, répartis comme suit


Graphique dessiné, secteurs à plat
http://www.ipl.be/images/camembert2.gif (copie autorisée 2002/10/03)
Institut Paul Lambin, Université catholique de Louvain. Ce graphique n'est plus disponible à son adresse d'origine.

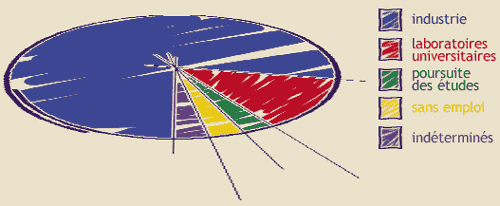

Répartition des emplois chez les gradués 2000-2001 - Chimie


Orientation oblique du graphique
http://www.bp-france.fr/BP.COM/vettinginternet/iconovetting/chiffre1.gif (copie autorisée 2002/09/06)
Ce graphique n'est plus disponible à son adresse d'origine.

Transports maritimes d’hydrocarbures
L'importance du facteur humain


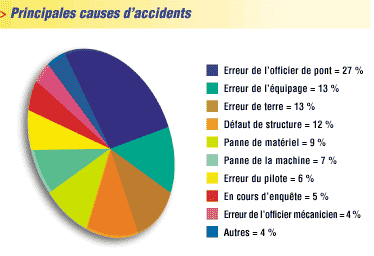

Explication : Plus des deux tiers des incidents ou accidents sont consécutifs à des erreurs humaines.



Haut de la page Graphiques en secteurs - autres formes qu'un cercle

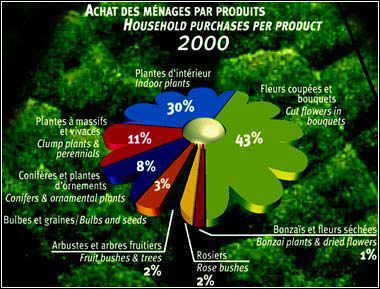

Cercle remplacé par une forme en lien avec les données
(copie autorisée 2002/09/26)
Stéphane Issaurat - GRESSARD Communication - Ce graphique n'est plus disponible à son adresse d'origine.


Sources : INSEE, ONIFLHOR, SOFRES



Haut de la page Secteurs avec illustration(s)


Plusieurs illustrations dans chaque secteur
(copie autorisée 2002/08/28)
Suisse, http://www.hypertonie.ch. Ce graphique n'est plus disponible à son adresse d'origine.

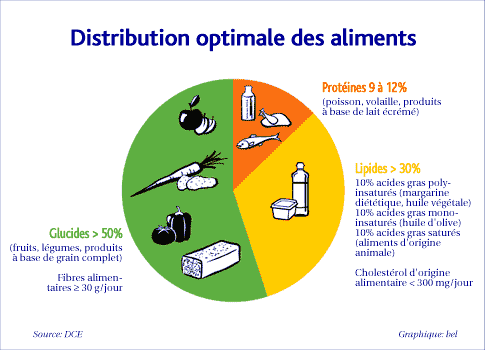

Que peut-on faire pour éviter l'hypertension artérielle?


Une seule illlustration en arrière-plan
http://jobfutures.ca/cnp/images/salaire/cnp666.gif (reproduction autorisée pour fins éducatives)
Canada, Emploi-Avenir : http://jobfutures.ca/cnp/666.shtml

Salaire horaire moyen des nettoyeurs (2007-03-31 - en dollars canadiens)


Haut de la page Graphiques en secteurs, demi-cercles

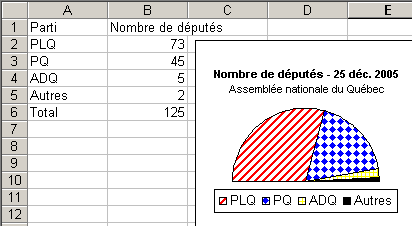

Demi-cercle représentant 100%
tracé avec Excel 2000
Tu peux aussi facilement dessiner ce type de graphique en respectant les proportions.

Pour obtenir un graphique semi-circulaire avec un logiciel qui n'offre pas cette option,
il faut d'abord tracer un graghique circulaire,
puis rendre transparent la partie inférieure du graphique.

Directives avec Excel 2000 :

  1. Inscris les données et demande le total.
  2. Clique sur l'Assistant graphique, puis choisis le graphique en secteurs et ferme l'Assistant.
  3. Sélectionne le cercle (tous les secteurs) et double-clique :
    • Onglet Options : mets l'Angle du premier secteur à 270o afin de positionner le secteur "Total" à la partie inférieure du graphique.
    • Onglet Étiquettes de données : choisis Afficher étiquette.
    • Ferme la fenêtre : le secteur "Total" est maintenant affiché à la partie inférieure.
  4. Pour faire disparaître le secteur Total, il faut d'abord le sélectionner en utilisant les touches de direction. Une fois sélectionné, double clique sur ce secteur : la fenêtre Format de point de données s'ouvre :
    • Onglet Motifs : clique sur les boutons Aucune Bordure et Aucune Aire.
    • Onglet Étiquettes de données : clique sur le bouton Aucune.
  5. Dans la légende (sous le graphique), sélectionne Total et supprime ce mot.

Graphiques en secteurs Suite
