Graphiques polaires
Exemples

Index des graphiques | Galerie des graphiques
Voir aussi : THÉORIE Graphique polaire

Sur cette page : Graphiques polaires
à points visibles | roses polaires


Haut de la page Graphiques polaire à points visibles

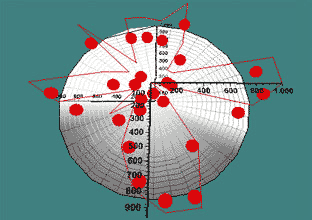

Graphique polaire, valeurs et angles tracés
http://www.steema.com/images/ifo%20charts/infopolar.gif (copie autorisée 2002/10/30)
www.teeChart.com : http://www.steema.com/products/teechart/screenshots/screenshotse.htm



Haut de la page Roses polaires


Rose polaire indiquant la direction des vents
Utilisation de secteurs pour représenter la directivité
http://lvo.wr.usgs.gov/zones/WindDirection.gif (copie autorisée 2002/09/22)
US Geological Survey, CA : http://lvo.wr.usgs.gov/zones/WindDirection.html

Direction annuelle moyenne des vents au-dessus de Las Vegas
Average annual wind directions above Las Vegas

Explication : L'auteur a voulu montrer que les zones en direction des parties bleues
ont une plus grande possibilité d'être affectées par la chute de tephras
que celle situées dans d'autres zones.
(tephra : cendre et gros fragments de roches qui sortent des volcans)


« Rose polaire » inusitée

Les secteurs représentent des taux de mortalité.
Graphique dessiné en 1858 par Florence Nightingale
http://www.florence-nightingale.co.uk/small7.jpg - (copie autorisée 2002/10/22)
Florence Nightingale Museum, Londres. Ce graphique n'est plus disponible à son adresse d'origine.
Autre image de ce graphique dans Wikipedia

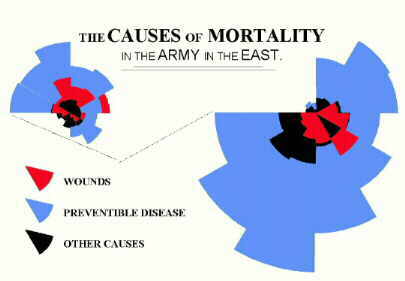

Causes de mortalité dans l'armée anglaise durant la Guerre de Crimée
juillet 1854 - juin 1855 (graphique de droite)
juillet 1855 - juin 1856 (graphique de gauche)


Voir l'original.
rouge = Blessures | bleu = Maladies prévisibles | noir = Autres causes
Explication : Graphique de droite : commence en juillet 1854 dans le sens d'une horloge.
L'auteur voulait démontrer que la principale cause de mortalité durant cette guerre
était due à des maladies (graphique de droite)
et que l'amélioration de l'hygiène avait considérablement réduit
le taux de mortalité durant la deuxième année de la guerre (graphique de gauche) .
