Graphiques en courbes
Exemples : 2 séries et +

Index des graphiques | Galerie des graphiques
Voir aussi : THÉORIE Graphique en courbes

Sur cette page : Graphiques en courbe séries multiples
double Y | avec illustration

Autres exemples : une série | combiné à un autre graphique


Séries multiples (ou courbes empilées)


Courbes qui s'entrecroisent, sans quadrillage

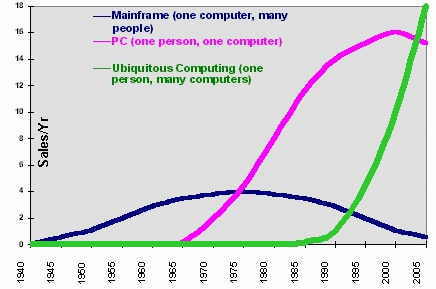

http://kdg.mit.edu/ikspre/img/majortrends.jpg (avec l'aimable autorisation de Palo Alto Research Center - 2002/09/27)
Kinetic Design Group. Ce graphique n'est plus disponible à son adresse d'origine.

Les principales tendances en informatique
Titre original : The Major Trends in Computing

Note : Graphique créé dans les années 90 et projetant l'utilisation de l'ordinateur jusqu'en 2005.

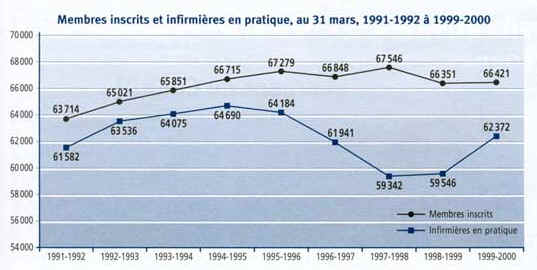

Courbes avec valeurs affichées
(copie autorisée 2002/09/05)
Ordre des infirmières et infirmiers du Québec. Ce graphique n'est plus disponible à son adresse d'origine.

Évolution des effectifs de la profession infirmière au Québec

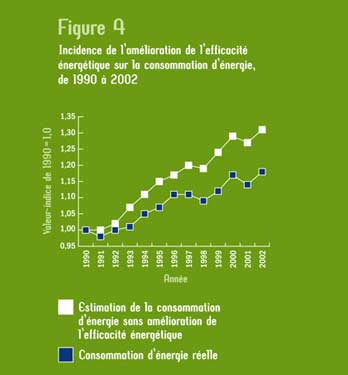

Incidence d'un facteur sur un autre facteur
oee.nrcan.gc.ca/.../ eee05/images/fig4_f.jpg (reproduction autorisée pour fins éducatives)
Canada, Ressources naturelles. Ce graphique n'est plus disponible à son adresse d'origine.

Note : La consommation d'énergie a augmenté entre 1990 et 2002.

S'il n'y avait pas eu une amélioration de l'efficacité énergétique,
cette augmentation aurait atteint 31%
(en raison de l'activité, des conditions météorologiques, de la structure et du niveau de service).
Cependant, grâce à l'amélioration de 13% de l'efficacité énergétique,
la consommation d'énergie réelle a augmenté de 18%.


Courbes en dents de scie
(variations successives des données, très irrégulière,
sans tendance particulière)
(copie autorisée 2002/09/25)
Académie de Caen. Ce graphique n'est plus disponible à son adresse d'origine.

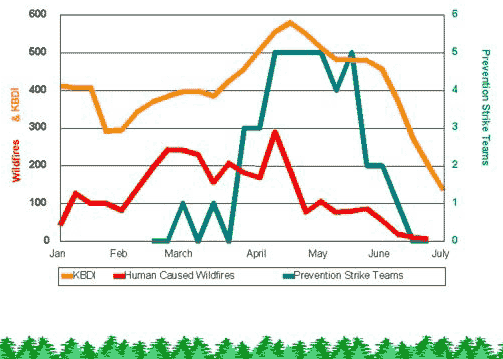

Graphique coloré illustrant les effets positifs
d'une série sur une autre série :
le travail des équipes de prévention contre le feu (en vert)
sur la baisse des feux de forêt causés par les hommes (en rouge)
(index de sécheresse en jaune)
http://www.nifc.gov/fireinfo/1999/images/g_fl-chart.jpg (copie autorisée 2003/12/05)
National Fire News. Ce graphique n'est plus disponible à son adresse d'origine.

Feux de forêt en Floride en 1999
Prévention contre le feu  vs  KBDI* et feux de forêt (traduit par nous)
Titre original : Floride Wildfires 1999
Fire Prevention vs KBDI * & Wildfire

Note : KBDI est l'acronyme de Keetch-Byram Drought Index (index de sécheresse).

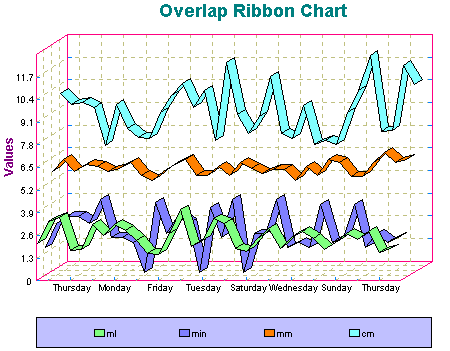

Courbes à effet 3D (rubans)
Grâce à l'effet 3D, les courbes qui se chevauchent sont très visibles
http://www.unistat.com/434_pic_ovr.gif (copie autorisée 2002/10/05)
Unistat Ltd : http://www.unistat.com/434.htm

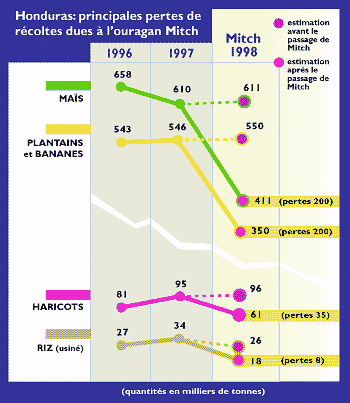

Courbes avec estimations
avant et après le passage de l'ouragan Mitch
http://www.fao.org/NOUVELLE/GLOBAL/img/mitch-f.gif (reproduction autorisée pour fins éducatives)
FAO : http://www.fao.org/nouvelle/global/gw9901-f.htm



Haut de la page Double Y

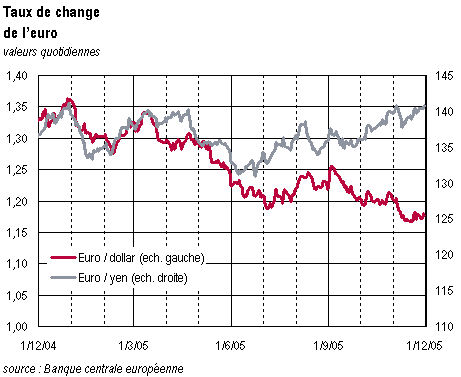

Deux axes Y différents
euro/dollar = échelle de gauche | euro/yen = échelle de droite
http://www.francetresor.gouv.fr/oat/fr/bmt/pix/fr6d.gif (copie autorisée 2002/09/24)
Agence France Trésor : http://www.francetresor.gouv.fr/oat/fr/bmt/fr6d.html


Bulletin mensuel de l’Agence France Trésor - Décembre 2005 - n° 187



Haut de la page Graphiques en courbes avec image


Courbe illustrée
Sheene Kelley : The ispot showcase (copie autorisée 2002/09/23)
Ce graphique n'est plus disponible sur ce site.

Membres perdus par année
(en milliers)


Note : L'artiste a bien illustré l'arrivée et la perte des fidèles.

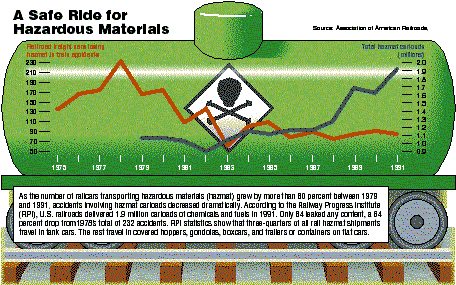

Graphique en courbes à double Y
intégré dans une image frappante
http://www.kelley-graphics.com/portfolio/illuscg3.html (copie autorisée 2002/09/23)
Sheene Kelley : http://www.kelley-graphics.com/portfolio/illuscg00.html

Un transport sûr pour matières dangereuses



Voir aussi : Courbe combinée à un autre graphique


Fin Graphiques en courbes
