Pictogrammes et
graphiques figuratifs - Exemples

Index des graphiques
Voir aussi : THÉORIE Pictogramme et graphique figuratif | Galerie des graphiques

Sur cette page : pictogrammes sous forme de : graphiques en bâtons
graphiques en tuyaux d'orgue | graphiques en barres

graphiques figuratifs en : tuyaux d'orgue
barres | sur cartes géographiques


Définition d'un pictogramme : « Graphique où les quantités sont représentées,
soit par un nombre correspondant de symboles, soit par des symboles de grandeurs correspondantes.
Note : Le symbole utilisé est, lui aussi, appelé pictogramme.
Exemple : Représentation de la production d'automobiles dans différents pays
par des automobiles de grandeurs proportionnelles. » OQLF


Pictogrammes sous forme de graphiques en bâtons


Symbole répété dans les bâtons
graphique réalisé avec un logiciel spécialisé

(copie autorisée 2002/ 09/09)
SPSS Science. Ce graphique n'est plus disponible à son adresse d'origine.

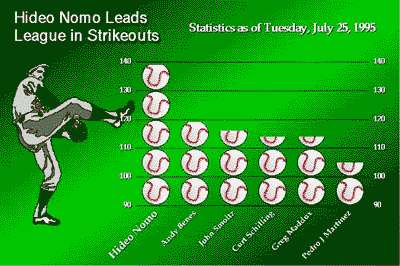

Hideo Nomo est le premier de la ligue pour les retraits au bâton
Statistiques du mardi 25 juillet 1995
Titre original : Hideo Nomo Leads League in Strikeouts - Statistics as of Tuesday, July 25, 1995


Note : Le nom des lanceurs est affiché sur l'axe horizontal :
Hideo Nomo est le premier à gauche.
Les ballons coupés représentent les fractions.


Graphique créé avec Excel
http://mathforum.org/alejandre/frisbie/picto6.gif (copie autorisée 2002/09/09)
The Math Forum @ Drexel : http://mathforum.org/alejandre/frisbie/pictogram.html

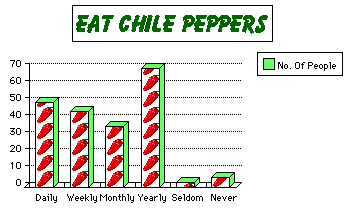

Mangez des piments du Chili !


Haut de la page Pictogrammes sous forme de graphiques en tuyaux d'orgue

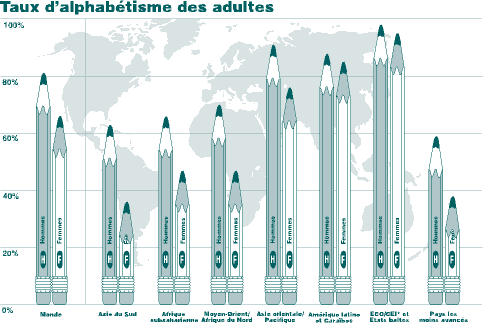

Un symbole (crayon) représente les hommes / femmes
www.unicef.org/french/ sowc99/images/pgraph4.gif (reproduction autorisée à des fins éducatives).
UNICEF. Ce graphique n'est pls disponible à son adresse d'origine.

Source : La situation des enfants dans le monde 1999, UNICEF, 1998.



Haut de la page Pictogrammes sous forme de graphiques en barres


Symbole agrandi sur les barres
mais non déformé

http://www.3m.com/intl/ca/english/centres/safety/personal_safety/images/graph.jpg
(avec l'aimable autorisation de 3M Canada 2002/09/25)
3M Canada : http://www.3m.com/intl/ca/english/centres/safety/personal_safety/index.html (2e image)

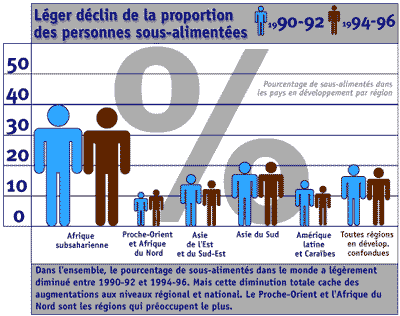

Plus c'est brillant, mieux c'est !

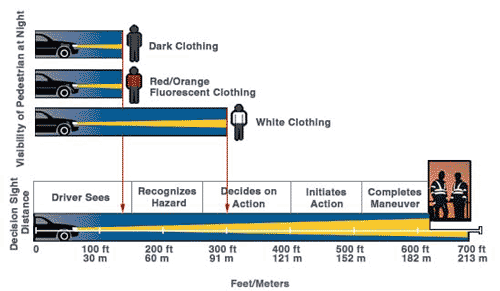

Comment la luminosité est mesurée

(titre accordé par nous). Titre original : How Brightness is Measured




Définition d'un graphique figuratif : « Diagramme utilisant des figures ou silhouettes suggestives
pour représenter des populations par des images dont l'aire ou le nombre est lié de manière précisée
à la valeur du caractère considéré dans chacune des populations. »
OQLF


Haut de la page Graphiques figuratifs en tuyaux d'orgue


Symbole agrandi proportionnellement
en fonction des données

Canada, Emploi Avenir (reproduction autorisée à des fins éducatives).
Ce graphique n'est plus disponible à son adresse d'origine.

Emplois-Avenir 2000
Juges, avocats et notaires au Québec
Distribution par âge


Colonnes remplacées par des figures agrandies
(disproportionnellement)

http://www.fao.org/NOUVELLE/FACTFILE/IMG/FF9809-f.gif (reproduction autorisée pour fins éducatives)
FAO : http://www.fao.org/NOUVELLE/FACTFILE/ff9809-f.htm



Haut de la page Graphiques figuratifs en barres


Figure répétée sur les barres

www.stat.go.jp/.../ data/handbook/img/fig2_2.gif (copie autorisée 2006/01/24)
Japon, MIC (Ministry of Internal Affairs and Communications) : http://www.stat.go.jp/english/data/handbook/c02cont.htm

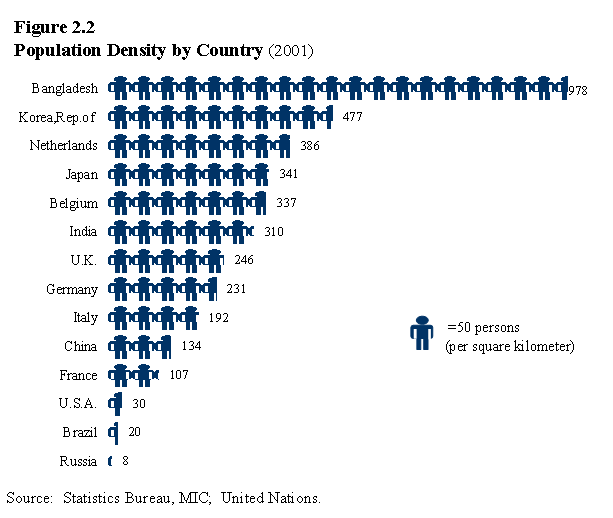

Densité de la population, par pays - 2001
Le Bengladesh : pays le plus densément peuplé du monde



Haut de la page Graphiques figuratifs sur cartes géographiques


Figures agrandies proportionnellement
(copie autorisée 2003/12/04)
© COPAC. Ce graphique n'est plus disponible à son adresse d'origine.

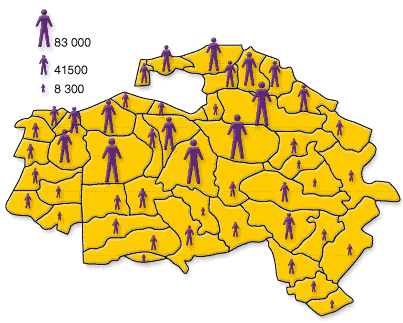

Population des communes du Val-de-Marne
1 227 250 - Recensement INSEE 1999



Densité de la population en 1999 - hab/km² = 5 009
